LED מיוצרים על ידי החלפת צינורות פלואורסצנטיים קרים של קתודה CCFL בדיודות פולטות אור כדי להשיג תצוגת תאורה טובה יותר. עם זאת, תאורת LED אחורית התפתחה מאז, כך שהוא משמש עבור שלושה סוגים עיקריים, עם אפקטי תצוגה שונים.
ת. תאורת LED אחורית ישירה.
התכונה העיקרית היא כי לוח התאורה האחורית מכוסה LED עבור תאורה אחידה. מאופיין באיכות תמונה עדינה, התאורה האחורית ניתן להגדיר באזורים, כלשהם, מה שנקרא "שליטה מקומית של אור" טכנולוגיה, כדי להשיג עיבוד בודד עבור צבעים שונים. עם זאת, טכנולוגיית תאורה אחורית זו תשפיע על עובי הטלוויזיה, כך שכמה טלוויזיות דקות במיוחד כנקודות מכירה לטכנולוגיה אחרת של תאורה אחורית.

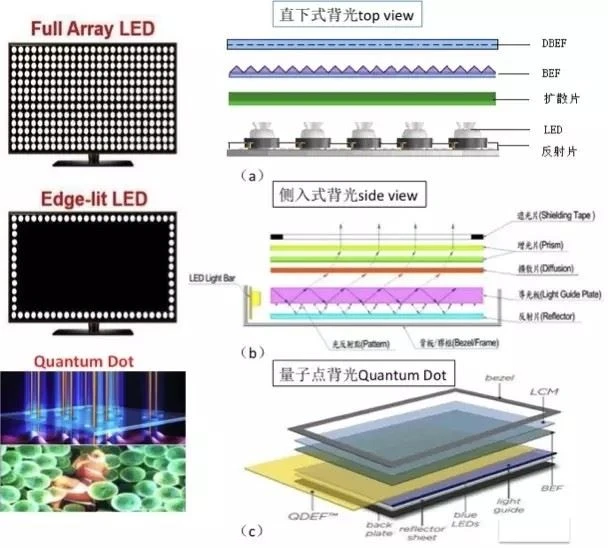

כפי שמוצג באות (א), תהליך תאורה אחורית של סוג ישר למטה הוא פשוט, ללא לוח מדריך אור, מערך LED הממוקם בתחתית תיבת האור, האור הנפלט מה-LED דרך ההשתקפות התחתונה והצדדית, ולאחר מכן דרך פני השטח של לוח דיפוזיה ומודול אופטי הנפלט באופן אחיד. עובי האור האחורי נקבע על ידי המרחק בין החלק התחתון של תיבת האור לבין לוח הפיזור, בדרך כלל עבה יותר את העובי, כך אחידות האור של האור של האור האחורי טובה יותר. סוג התפלגות שדה תאורת LED ממלא תפקיד חשוב באחידות הצבע והבהירות של תאורה אחורית, נורות ה-LED המשמשות בתאורה האחורית כוללות בדרך כלל את סוג למברט וסוג פליטת הצד שני סוגים, מכיוון שסוג הפליטה הצדדי LED הוא יותר מועיל לאחידות האור של תאורה אחורית, תאורה אחורית ישירה כלפי מטה בעיקר להשתמש בסוג פליטת צד LED. עם זאת, פליטת צד בזווית גדולה LED בשל עוצמת האור הנמוך שלה באמצע, קל לגרום כתמים כהים, המשפיע על אחידות ותאורה אחורית.
ב. סוג ערך צד תאורת LED אחורית.
זה קל מאוד להבין כי כניסה צדדית תאורה אחורית LED הוא התאורה של לוח LCD על ידי הקמת נורות LED סביב הלוח ולהאיר אותם לתוך המדריך אור. מכיוון שיש פחות נורות, כך להפעיל יצרני טלוויזיה יפעלו עיצוב גוף טלוויזיה דק וקל, הטלוויזיות אולטרה דק הזרם המרכזי בשוק משתמשים בטכנולוגיה זו. עם זאת, בשל כמה פגמים הטבועים, לא יכול להשיג שליטה מקומית של אור, ביצועי צבע הוא לא טוב כמו הסוג הישיר.
כפי המוצג באות (ב), מודול תאורה אחורית מסוג אור צד יהיה מקור אור נקודתי להגדיר בעיצוב המיוחד של צד לוח מדריך אור כמקור תאורה אחורית, באמצעות פחות נורות שירות; ומכיוון שמקור האור ממוקם בצד של לוח היישור האור, LED על ידי מספר ומגבלות בהירות, עדיין צריך לפזר את האור באופן שווה בכל רחבי הישור, ייווצר כאשר אזור הלוח גדול יותר, מוגבל יותר את השימוש בזוהר מקור אור. מכיוון שתאורת ה-LED האחורית בצד המוצר, כך שהגב רק צריך להוסיף מדריך אור יכול להיות המראה של עובי מוצרי גביש נוזליים יכול להיות דק מאוד, כגון סדרת ZX1 של Sony, הוא השימוש במודול תאורה אחורית מסוג תאורה צדדית.
ג. טכנולוגיית נקודה קוונטית.
לאחרונה מאוד פופולרי "Quantum dot TV", למעשה, הוא גם סוג חדש של טכנולוגיית תאורה אחורית. הוא מאופיין על ידי השימוש בחומר ננו גבישי במקום מקור אור LED, כדי להשיג רבייה טהורה, מציאותית יותר צבע של צבע התאורה האחורית, אפקט הצבע של טלוויזיית LCD כדי לשפר את הרמה של דומה OLED. לכן, השימוש בטכנולוגיית נקודה קוונטית טלוויזיות LCD, אבל גם את אפקט התצוגה הטוב ביותר בשוק, היקר ביותר.
טכנולוגיית נקודה קוונטית היא דרך חדשה לשפר את מגוון הצבעים. נקודות קוונטיות מורכבות אטומי אבץ, קדמיום, סלניום וגופרית והם ננו-חומרים בקוטר גביש בין 2 ל-10 ננומטר. בשל תכונותיו האופטואלקטרוניות הייחודיות, הוא פולט אור מונוכרומטי טהור מאוד באיכות גבוהה בצבעים שונים כאשר הוא מגורה על ידי גירויים אופטואלקטרוניים, בהתאם בקוטר של הנקודות הקוונטיות. בהתבסס על מאפיין זה, אם החומר הנקודה הקוונטית משמש את התאורה האחורית של טלוויזיה, קרינה עם LED כחול יכול לפלוט ספקטרום מלא של אור, ובכך לכוונן היטב את התאורה האחורית, ובכך לשפר באופן משמעותי את ביצועי הסולם צבע וביצוע הצבעים חיים יותר.
כפי שניתן לראות ב-איור (c), ניתן לראות כי טכנולוגיית הנקודה הקוונטית דורשת גם הדרה כחולה LED, דבר המוכיח עוד יותר את החשיבות של המצאת ה-LED הכחולה. תאורה אחורית של נקודות קוונטיות אינה מסובכת, הנקודות הקוונטיות נעשות בסרט דק וממוקמות בין ה-LED הכחול לבין לוח ה-LCD, מה שיכול לשפר ביעילות את מגוון הצבעים של לוח ה-LCD. הנקודות הקוונטיות עצמן קטנות מאוד בגודלן, כך שניתן לשלוט בעובי של סרט הנקודה הקוונטית מבלי להגדיל את עובי התקן ה-LCD.
